Czym jest siłownik hydrauliczny i dlaczego jego stan jest tak ważny
Budowa siłownika hydraulicznego w praktycznym skrócie
Siłownik hydrauliczny to podstawowy element układu hydraulicznego odpowiedzialny za zamianę ciśnienia oleju na ruch liniowy. W prostych słowach: pompa tłoczy olej do siłownika, a on wysuwa lub chowa tłoczysko, które porusza elementem maszyny. W maszynach rolniczych są to między innymi podnośniki, ładowacze czołowe, składane ramiona opryskiwaczy, sterowanie pługiem czy przyczepą wywrotką.
Typowy siłownik składa się z kilku kluczowych części: korpusu (rury), tłoka, tłoczyska, uszczelnień oraz denka i głowicy. W środku pracuje olej hydrauliczny pod wysokim ciśnieniem – w maszynach rolniczych często jest to 150–220 bar. Każde nieszczelne miejsce, zadraśnięcie, nadmierny luz czy krzywizna powodują konkretne problemy w pracy całej maszyny.
Z perspektywy regeneracji najważniejsze elementy to: powierzchnia tłoczyska, jakość gwintów i gniazd, stan wewnętrznej powierzchni cylindra oraz komplet uszczelnień. Jeśli któryś z tych elementów jest mocno zniszczony, prosta wymiana uszczelniaczy nie wystarczy i wchodzi w grę pełna regeneracja albo wymiana siłownika na nowy.
Rola siłownika w maszynach rolniczych
W nowoczesnym gospodarstwie praktycznie każda maszyna polowa ma przynajmniej jeden siłownik: ciągnik (TUZ, ładowacz), prasa, opryskiwacz, agregat, pług, rozrzutnik, przyczepa. Awaria jednego małego siłownika potrafi unieruchomić cały park maszynowy w środku sezonu, kiedy liczy się każda godzina.
Od stanu siłowników hydraulicznych zależy nie tylko komfort, ale przede wszystkim bezpieczeństwo. Zacinający się siłownik podnośnika, samoczynnie opadająca łyżka ładowacza czy nierównomiernie składające się ramiona opryskiwacza to nie tylko kwestia wygody. To realne ryzyko uszkodzenia maszyny, zniszczenia upraw, a nawet wypadku z udziałem operatora czy osób postronnych.
Regeneracja siłownika hydraulicznego pozwala przywrócić jego sprawność często za ułamek ceny nowego elementu. Trzeba jednak wiedzieć, kiedy taka naprawa ma sens techniczny i ekonomiczny, a kiedy lepiej od razu skupić się na wymianie całego podzespołu.
Regeneracja a zwykła wymiana uszczelnień – istotna różnica
W języku potocznym „regeneracja siłownika hydraulicznego” bywa mylona z prostym serwisem, czyli rozebraniem siłownika i wymianą oringów oraz pierścieni zgarniających. To nie to samo. Regeneracja oznacza najczęściej:
ocenę stanu tłoczyska (bicia, zużycia chromu, korozji),
sprawdzenie i ewentualne tulejowanie otworów mocujących,
pomiar wewnętrznej średnicy cylindra (stożkowatość, owalizacja),
naprawę lub dorobienie nowego tłoczyska albo rury siłownika,
wymianę kompletu uszczelnień na dopasowane do danej aplikacji,
złożenie i próbę ciśnieniową na stanowisku.
Sama wymiana uszczelnień sprawdza się przy lekkich wyciekach, gdy mechanicznie siłownik jest w dobrej kondycji. Kiedy powierzchnia tłoczyska jest porysowana, siłownik ma luzy na końcówkach lub przecieka wewnętrznie – wtedy nie ma sensu ograniczać się tylko do gumek, bo problem wróci szybko i z większym nasileniem.
Typowe objawy zużycia siłownika hydraulicznego
Widoczne wycieki oleju – pierwszy sygnał ostrzegawczy
Najczęściej regeneracja siłownika hydraulicznego jest rozważana, gdy pojawia się wyciek oleju. Nie każdy wyciek oznacza od razu poważną awarię, ale zawsze warto go dokładnie obejrzeć i zlokalizować źródło.
Do najczęstszych miejsc wycieku należą:
obszar przy wysuwającym się tłoczysku – zużyty uszczelniacz zgarniający lub prowadzenie,
denko lub głowica siłownika – nieszczelność na gwincie albo pęknięcia,
przyłącza przewodów – poluzowane złącze, pęknięta rurka lub uszkodzona szybkozłączka.
Małe „pocenie się” w okolicy uszczelniacza można czasem zaakceptować na jakiś czas, zwłaszcza w starszych maszynach pracujących sporadycznie. Jeśli jednak siłownik zostawia ślady oleju na ziemi, a poziom oleju w układzie realnie spada, to sygnał, że konieczne jest szybkie działanie. Bagatelizowanie sytuacji kończy się często nie tylko zatarciem samego siłownika, ale również uszkodzeniem pompy hydraulicznej pracującej na zbyt małej ilości oleju.
Spadek siły, samoczynne opadanie i nierówna praca
Druga grupa objawów, które wskazują na potrzebę regeneracji, to problemy z utrzymaniem pozycji i spadek siły roboczej. Przykładowe sytuacje:
ładowacz czołowy sam powoli opada pod ciężarem narzędzia, mimo że dźwignia jest w pozycji neutralnej,
podnośnik w ciągniku nie trzyma zadanej wysokości i cyklicznie „podbija” maszynę,
siłownik skrętny w przyczepie lub maszynie zawieszanej reaguje z opóźnieniem lub skokowo,
jedna strona maszyny opada szybciej niż druga (przy dwóch siłownikach pracujących równolegle).
Przyczyną takiego zachowania bywa przeciek wewnętrzny. Olej omija tłok przez zużyte pierścienie i zamiast utrzymywać ciśnienie, wraca na drugą stronę siłownika. Z zewnątrz nie zawsze widać olej – dlatego wielu użytkowników błędnie zakłada, że winna jest jedynie rozdzielacz lub zawór. W praktyce często dopiero demontaż i przegląd siłownika pokazuje skalę zużycia jego wnętrza.
Niepokojące dźwięki, zacięcia i drgania
Objawy mechaniczne, takie jak szarpanie, przycinanie, zgrzyty podczas pracy siłownika, zwykle świadczą o poważniejszych problemach. Mogą wynikać z:
zagięcia lub skrzywienia tłoczyska (np. po uderzeniu ładowaczem),
nadmiernych luzów w przegubach i tulejach mocujących,
wgnieceń i zadziorów na rurze siłownika, które rysują uszczelki i tłok,
dostania się zanieczyszczeń do wnętrza przez uszkodzony uszczelniacz zgarniający.
Zacięcie siłownika pod obciążeniem może doprowadzić do rozerwania przewodów, zerwania ucha mocującego, a w skrajnym przypadku – pęknięcia cylindra. Gdy pojawiają się odgłosy ocierania metalu o metal, lepiej natychmiast przerwać pracę i przeprowadzić oględziny. Dalsza eksploatacja „do końca sezonu” bywa później najdroższą decyzją w całej historii maszyny.
Diagnozowanie stanu siłownika hydraulicznego krok po kroku
Wstępna ocena wizualna i testy w gospodarstwie
Zanim zapadnie decyzja o regeneracji siłownika hydraulicznego, warto przeprowadzić kilka prostych testów na miejscu. Nie wymagają one specjalistycznego sprzętu, a pozwalają zawęzić listę możliwych przyczyn.
Podstawowa procedura:
Dokładnie wyczyścić siłownik z błota, kurzu i starego oleju (szczególnie okolice uszczelniaczy i przyłączy).
Obserwować miejsce wycieku przy pracy – wysunąć i wsunąć tłoczysko kilkakrotnie, sprawdzając, gdzie pojawia się świeży olej.
Sprawdzić, czy tłoczysko nie ma widocznych rys, nadżerek, punktowej korozji lub wyczuwalnych „schodków” pod palcem.
Oceniać, czy siłownik pracuje płynnie na całym skoku, czy w określonych pozycjach pojawia się szarpanie lub zatrzymanie.
Przetestować utrzymywanie pozycji pod obciążeniem (np. zawieszona maszyna, podniesiona łyżka z ładunkiem) i mierzyć czas, po jakim zaczyna opadać.
Taki domowy „przegląd” pozwala ustalić, czy problem rzeczywiście leży po stronie siłownika, czy jednak winny jest rozdzielacz, zawór bezpieczeństwa, przewód lub sama pompa hydrauliczna.
Jak odróżnić uszkodzenie siłownika od problemów z układem
Częstym błędem jest zrzucanie winy na siłownik, gdy faktyczny problem siedzi w rozdzielaczu lub zaworach. Prosty przykład: ładowacz opada po podniesieniu, ale gdy odłączymy przewody od siłownika i zaślepimy wyjścia – dalej występuje ucieczka ciśnienia. Wtedy oczywiste jest, że problem nie jest w siłowniku, tylko w osprzęcie sterującym.
Kilka prostych wskazówek:
Jeśli siłownik „poci się” olejem na tłoczysku, a ruch jest słaby – w 90% przypadków winny jest siłownik.
Jeśli z zewnątrz jest sucho, a maszyna opada, szczególnie przy kilku różnych siłownikach – podejrzenie pada na rozdzielacz lub zawór.
Jeśli problemy występują tylko przy wysokiej temperaturze oleju, trzeba brać pod uwagę zużycie pompy i rozdzielaczy.
Jeżeli jeden z dwóch identycznych siłowników w tej samej maszynie pracuje gorzej – to on jest pierwszym podejrzanym.
W miarę możliwości warto podmienić siłownik na chwilę z innej maszyny (jeśli parametry się zgadzają). Taki test „krzyżowy” daje często szybką odpowiedź, zanim wyda się pieniądze na regenerację nie tego elementu, co trzeba.
Profesjonalna diagnostyka w warsztacie
W zakładach, które profesjonalnie zajmują się regeneracją siłowników hydraulicznych, diagnostyka obejmuje kilka precyzyjnych pomiarów. Najczęściej stosuje się:
pomiar bicia tłoczyska na stole pomiarowym,
kontrolę średnicy i owalności cylindra czujnikiem średnicowym,
kontrolę powierzchni chromowanej pod kątem mikropęknięć i wżerów,
próbę ciśnieniową po złożeniu, z rejestracją ewentualnych przecieków i spadku ciśnienia w czasie.
Taka diagnostyka pozwala dokładnie określić zakres wymaganej regeneracji oraz przygotować rzetelną wycenę. Dzięki temu użytkownik nie kupuje „kota w worku”, tylko zna od razu możliwe warianty: pełna odbudowa, naprawa częściowa lub rekomendacja wymiany na nowy siłownik.
Zakres regeneracji siłownika hydraulicznego – co można naprawić
Wymiana uszczelnień i elementów prowadzących
Najprostsza forma regeneracji to wymiana uszczelnień oraz elementów prowadzących tłoczysko (pierścienie prowadzące, łożyskowanie). Stosuje się ją, gdy:
tłoczysko jest proste, bez głębokich rys i dużej korozji,
rura siłownika nie ma śladów wgnieceń i zarysowań wewnątrz,
brak pęknięć na denkach, gwintach i mocowaniach.
W praktyce obejmuje to:
rozebranie siłownika,
oczyszczenie wszystkich elementów,
kontrolę wzrokową,
dostosowanie nowych uszczelnień (często „z półki” lub dobieranych po wymiarach),
złożenie i próbę działania.
To rozwiązanie stosunkowo tanie i szybkie. Sprawdza się szczególnie przy siłownikach z maszyn, które nie pracują ciągle na granicy możliwości (np. lżejsze maszyny uprawowe, osprzęt pomocniczy, sporadycznie używane przyczepy).
Polerowanie, chromowanie i dorabianie nowego tłoczyska
Jeśli tłoczysko ma zarysowania lub ogniska korozji, sama wymiana uszczelnień nie wystarczy. Nieszczelność pojawi się ponownie bardzo szybko, bo ostre krawędzie na powierzchni zniszczą nowy uszczelniacz. W takich przypadkach w grę wchodzi:
szlifowanie i polerowanie tłoczyska – gdy uszkodzenia są powierzchowne,
ponowne chromowanie warstwy roboczej,
całkowite dorobienie nowego tłoczyska według wzoru.
Profesjonalne dorobienie tłoczyska obejmuje nie tylko sam pręt, ale również:
wykonanie gwintów (wewnętrznych i zewnętrznych),
wytoczenie gniazd pod pierścienie, zatrzaski i uszczelnienia,
W praktyce często bardziej opłaca się dorobić nowe tłoczysko, niż reanimować stare, mocno skorodowane. Zwłaszcza gdy chodzi o siłownik do droższej maszyny (np. ładowacza czołowego renomowanej marki) albo nietypowy wymiar, którego nie da się kupić „z katalogu”.
Naprawa rury siłownika, denek i mocowań
Uszkodzenia rury i denek siłownika mają zwykle charakter mechaniczny: uderzenie kamieniem, zahaczenie ramieniem ładowacza, przeciążenie przy maksymalnie wysuniętym tłoczysku. Objawy widać gołym okiem – wgniecenia, pęknięcia spawów, krzywo stojące ucho mocujące lub olej sączący się z okolic spoiny.
W zależności od skali zniszczeń warsztat może zaproponować kilka rozwiązań:
prostowanie drobnych wgnieceń na prasie i przeszlifowanie wnętrza rury,
wymianę samego denka lub mocowania, jeśli rura jest w dobrym stanie,
wstawkę nowego odcinka rury z obustronnym przetoczeniem i spawaniem obwodowym,
wykonanie całkowicie nowej rury siłownika o tych samych parametrach.
Kluczowym etapem jest obróbka wewnętrzna. Po każdym spawaniu lub prostowaniu wnętrze cylindra musi zostać przetoczone lub przynajmniej przepolerowane honownicami, aby usunąć nierówności, zadziory i ślady przegrzania. Jeżeli tego zabraknie, nowy komplet uszczelnień szybko się zetnie, a siłownik znowu zacznie „puszczać”.
W przypadku urwanych uch, pękniętych mocowań czy wyrobionych otworów pod sworznie, stosuje się:
napawanie i ponowne roztaczanie otworów do nominalnego wymiaru,
wstawianie tulei stalowych lub brązowych,
spawanie nowych uch z materiału o odpowiedniej wytrzymałości,
wzmocnienie strefy mocowania dodatkową nakładką lub żebrem.
Przy siłownikach odpowiedzialnych za podparcie maszyny transportowej (stopy podporowe przyczep, żurawie, podnośniki) nie ma sensu oszczędzać na jakości spawów i materiału. Awaria w ruchu może skończyć się nie tylko uszkodzeniem sprzętu, ale też wypadkiem na drodze.
Przeróbki i modernizacje przy okazji regeneracji
Moment, w którym siłownik trafia do regeneracji, bywa dobrą okazją do drobnych modernizacji konstrukcyjnych. W praktyce robi się m.in.:
zmianę typu uszczelnień na bardziej odporne (np. z klasycznych O-ringów na uszczelniacze tłokowe o lepszej charakterystyce przy wysokim ciśnieniu),
dostosowanie końcówek mocujących do standardowych sworzni (łatwiejsza późniejsza wymiana),
dospawanie króćców z innym gwintem, pasującym do nowszych przewodów hydraulicznych,
dodanie ograniczników skoku, aby tłoczysko nie wysuwało się niebezpiecznie daleko przy ekstremalnych położeniach ramion.
Często udaje się w ten sposób wyeliminować fabryczne „wpadki”. Przykład z praktyki: siłownik kiprujący w starszej przyczepie miał bardzo delikatne ucho dolne, regularnie pękające przy większym ładunku. Po regeneracji warsztat wykonał ucho z grubszej stali, z dodatkowym żebrem. Problem zniknął, a koszt przeróbki był niewielki w stosunku do ceny nowego podzespołu.
Źródło: Pexels | Autor: Auto Tech
Koszty regeneracji siłownika a zakup nowego
Na co składa się cena regeneracji
Rzeczywisty koszt regeneracji siłownika hydraulicznego to nie tylko komplet uszczelnień. Na wycenę składają się:
czas demontażu i montażu siłownika w maszynie (jeśli robi to warsztat),
czyszczenie i wstępna diagnostyka,
koszt materiałów: uszczelnienia, pierścienie prowadzące, tuleje, półfabrykaty na tłoczyska i rury,
Prosta regeneracja, polegająca tylko na wymianie uszczelnień i uszkodzonego pierścienia prowadzącego, bywa kilkukrotnie tańsza niż nowy siłownik. Z kolei pełna odbudowa z dorobieniem tłoczyska, rury i dwóch mocowań może zbliżyć się do ceny nowego elementu – a czasem ją nawet przekroczyć, szczególnie w przypadku tanich, katalogowych siłowników o małych średnicach.
Kiedy regeneracja się najbardziej opłaca
Największy sens ekonomiczny ma naprawa, gdy:
siłownik jest nietypowy (długość, sposób mocowania, średnice),
oryginalny nowy element jest bardzo drogi lub trudno dostępny,
mamy do czynienia z dużym, mocnym siłownikiem z ciężkiej maszyny (ładowarki, kombajny, dźwigi, maszyny leśne),
uszkodzenia są umiarkowane – brak pęknięć rury i poważnego skrzywienia tłoczyska.
Dla przykładu: regeneracja dużego siłownika podnośnika w kombajnie, obejmująca nowy zestaw uszczelnień i polerowanie tłoczyska, potrafi zamknąć się w ułamku ceny nowego, oryginalnego elementu. Maszyna wraca szybko do pracy, a użytkownik oszczędza zauważalną kwotę.
Sytuacje, w których lepiej od razu kupić nowy siłownik
Są jednak przypadki, gdy dalsza regeneracja nie ma większego sensu, zarówno technicznego, jak i ekonomicznego. Najczęściej dotyczy to sytuacji, gdy:
rura jest wielokrotnie spawana, przegrzana lub na tyle skorodowana, że ścianka ma wyraźnie mniejszą grubość,
tłoczysko jest mocno krzywe, a jednocześnie ma wiele głębokich wżerów korozyjnych,
siłownik ma za sobą kilka wcześniejszych regeneracji, a gniazda pod uszczelnienia są już „zmęczone” i trudno zapewnić szczelność,
na rynku dostępne są zamienniki o dobrej jakości w przystępnej cenie i z gwarancją.
W sytuacji, gdy w wycenie pojawia się kilka dużych pozycji obróbkowych (nowe tłoczysko, przetaczanie rury, naprawa obu uch, nowe denko), rozsądnie jest porównać sumę kosztów z ofertą nowego siłownika. Zdarza się, że różnica wynosi kilkanaście procent – wtedy lepiej sięgnąć po nowy produkt i mieć „czystą kartę” na kolejne lata.
Przy kalkulacji nie można pomijać kosztów przestoju maszyny. Nawet jeśli regeneracja jest o 30–40% tańsza niż nowe, ale warsztat ma kolejkę i termin naprawy wynosi tydzień, a maszyna jest potrzebna „na wczoraj”, rachunek wygląda inaczej.
Do tego dochodzi:
czas rozbierania i składania maszyny (czasem potrzeba dźwigu lub kilku osób),
koszt wysyłki siłownika do zakładu i z powrotem,
ryzyko, że po rozebraniu wyjdą kolejne uszkodzenia, których nie da się przewidzieć z zewnątrz.
Przy prostych siłownikach do przyczep czy osprzętu pomocniczego często bardziej rozsądny jest zakup nowego egzemplarza „z półki”, który można założyć tego samego dnia. Regenerację zostawia się wtedy dla trudniejszych, droższych przypadków.
Jak przygotować siłownik do regeneracji
Bezpieczny demontaż z maszyny
Pierwszy krok to zawsze bezpieczeństwo. Zanim cokolwiek zostanie odkręcone, trzeba:
opuścić maszynę lub narzędzie na ziemię i odciążyć siłownik,
wyłączyć silnik i zredukować ciśnienie w układzie (poruszyć dźwigniami w obu kierunkach przy wyłączonej pompie),
podstawić podporę mechaniczną, jeśli element może się niespodziewanie opuścić.
Dopiero wtedy odkręca się przewody hydrauliczne i zaślepia końcówki, aby olej nie ciekł podczas transportu, a do wnętrza układu nie dostały się zanieczyszczenia. Sworznie mocujące najlepiej wybijać odpowiednimi przebijakami, nie młotkiem „na śrubokręt” – zniszczone gniazda i rozklepane otwory to później dodatkowa robota.
Czyszczenie i opisanie siłownika przed wysyłką
Warsztat i tak dokładnie oczyści element, ale wstępne przygotowanie bardzo ułatwia diagnostykę. Przed przekazaniem do naprawy dobrze jest:
usunąć grubą warstwę błota, piasku i resztek roślin,
oznaczyć strzałką kierunek pracy (gdzie jest „góra”, „dół”, która komora podnosi, która opuszcza),
zanotować lub nakleić kartkę z opisem objawów (np. „szybko opada, brak wycieków na zewnątrz”, „poci się na tłoczysku”, „szarpie przy wysuwaniu”).
Dla warsztatu taka informacja to często połowa diagnozy. Inaczej szuka się przyczyn, gdy problemem jest tylko przeciek zewnętrzny, a inaczej, gdy siłownik wygląda dobrze, a nie trzyma ciśnienia lub pracuje skokowo.
Uzgodnienie zakresu naprawy i wariantów cenowych
Zanim padnie ostateczne „robimy”, warto jasno omówić z zakładem:
czy dopuszczalne są zamienniki uszczelnień (np. inny producent, ale te same parametry),
czy wchodzi w grę wykonanie nowych elementów (tłoczysko, rura), jeśli okażą się zużyte,
jaki jest szacunkowy przedział cenowy: „tylko uszczelki” vs. „pełen zakres”,
jak długi jest termin realizacji i czy możliwe jest przyspieszenie w nagłych przypadkach.
W praktyce dobrze działa zasada dwóch progów: ustalenie kwoty maksymalnej bez dodatkowej konsultacji oraz poziomu, przy którym warsztat dzwoni z pytaniem, czy kontynuować naprawę, czy szukać nowego siłownika. Pozwala to uniknąć niemiłych niespodzianek na fakturze.
Jak eksploatować zregenerowany siłownik, żeby służył długo
Prawidłowe odpowietrzenie po montażu
Po założeniu zregenerowanego siłownika nie wystarczy go tylko „podpiąć”. Dla pewnej pracy ważne jest:
kilkukrotne pełne wysunięcie i wsunięcie tłoczyska przy niskich obrotach silnika,
kontrola poziomu oleju w zbiorniku po pierwszych cyklach – powietrze z siłownika przechodzi do układu,
unikanie pracy pod maksymalnym obciążeniem w pierwszych minutach po montażu.
Jeśli po kilku cyklach ruch nadal jest szarpany, a siłownik „przeskakuje” na części skoku, problem może leżeć w rozdzielaczu lub w samym oleju (spienienie, zbyt niska lepkość).
Konserwacja tłoczyska i kontrola osłon
Chromowana powierzchnia tłoczyska to pierwsza linia obrony przed zużyciem uszczelnień. W praktyce dobrze się sprawdza:
okresowe przetarcie tłoczyska czystą szmatką, szczególnie po pracy w błocie i piasku,
kontrola stanu gumowych mieszków, harmonijek i osłon – pęknięta osłona to zaproszenie dla piasku i kamyków,
unikanie długotrwałego pozostawiania wysuniętych siłowników na deszczu i mrozie, jeśli maszyna może stać w zadaszeniu.
W maszynach, które zimują na zewnątrz, dobrą praktyką jest schowanie tłoczysk na okres postoju (opuszczenie maszyn do pozycji transportowej) i zabezpieczenie widocznych elementów cienką warstwą oleju konserwującego.
Reagowanie na pierwsze objawy problemów
Większość poważnych awarii siłowników zaczyna się od drobiazgów: lekkiego „pocenia się” oleju, pojedynczego szarpnięcia pod obciążeniem, minimalnie szybszego opadania niż zwykle. Zignorowane drobne symptomy prowadzą potem do:
rozsypania się kompletu uszczelnień w najmniej odpowiednim momencie,
uszkodzenia pompy (ciągła praca na ucieczkę ciśnienia),
poważnych strat oleju hydraulicznego i konieczności jego wymiany.
Szybka reakcja i konsultacja z warsztatem przy pierwszych sygnałach nieprawidłowej pracy zregenerowanego siłownika często kończy się na drobnej korekcie (np. ponownym dociśnięciu złącza, wymianie pojedynczego pierścienia zgarniającego), zamiast kolejnej kosztownej naprawy całego podzespołu.
Typowe błędy przy regeneracji i eksploatacji siłowników
Samodzielna „regeneracja” bez wiedzy i narzędzi
Kuszące bywa rozebranie siłownika „na podwórku” i wymiana samych uszczelnień kupionych w sklepie motoryzacyjnym. Często kończy się to podwójnym kosztem, bo warsztat musi później poprawiać nie tylko zużyte elementy, lecz także popełnione po drodze błędy:
dobór uszczelnień „na oko” bez znajomości profilu i twardości materiału,
montaż uszczelnień ostrymi narzędziami (śrubokręt, nóż), co prowadzi do mikrouszkodzeń wargi,
brak kontroli bicia i prostoliniowości tłoczyska,
nieprawidłowy moment dokręcenia nakrętki tłoka lub pierścienia zamykającego.
Efekt bywa przewidywalny: siłownik chwilę „trzyma”, po czym zaczyna przeciekać albo zrywa świeżo wymienione uszczelki. Oszczędność kilku stówek zamienia się w błyskawicznie topniejący zysk, bo maszyna znów staje.
Pomijanie kontroli geometrii
Sam komplet nowych uszczelnień nie rozwiąże problemu, jeśli siłownik pracuje w niewłaściwej geometrii. W praktyce, poza samym podzespołem, trzeba też spojrzeć na:
luzy na sworzniach i tulejach,
przesunięte lub wyciągnięte mocowania na ramionach maszyny,
krzywe ramiona, wysięgniki, łapy – szczególnie po uderzeniach.
Jeżeli siłownik przy pracy „ciągnie” na bok, tłoczysko wygina się przy każdym cyklu. Nawet najlepsza regeneracja nie wytrzyma długo, bo uszczelnienia są ścinane, a chromowana powierzchnia szybko się niszczy. Typowa sytuacja to ładowacz czołowy po kolizji: użytkownik wymienia uszczelki już drugi raz, a nikt nie spojrzał na skręcony wysięgnik i rozbite tuleje osiowe.
Ignorowanie jakości oleju i filtracji
Ogromna część problemów z siłownikami bierze się z pracy w zanieczyszczonym, przepracowanym oleju. Drobne cząstki metalu, piasku i wody działają jak pasta ścierna. Widać to potem na:
porysowanej powierzchni tłoczyska i lustra wewnętrznego rury,
przyspieszonym zużyciu pierścieni prowadzących,
zmniejszonej żywotności uszczelnień, które „tną się” na wewnętrznych krawędziach.
Po większej awarii układu (pęknięty przewód, zatarcie pompy) sensownym krokiem jest nie tylko regeneracja siłownika, ale też:
wymiana oleju w całości lub przynajmniej jego filtracja serwisowa,
wymiana filtrów na nowe o odpowiedniej klasie filtracji,
kontrola zbiornika pod kątem osadów i wody.
Przegląd hydrauliki połączony z regeneracją kluczowych siłowników zwykle daje o wiele lepszy efekt niż „łatane” elementy pracujące w brudnym oleju.

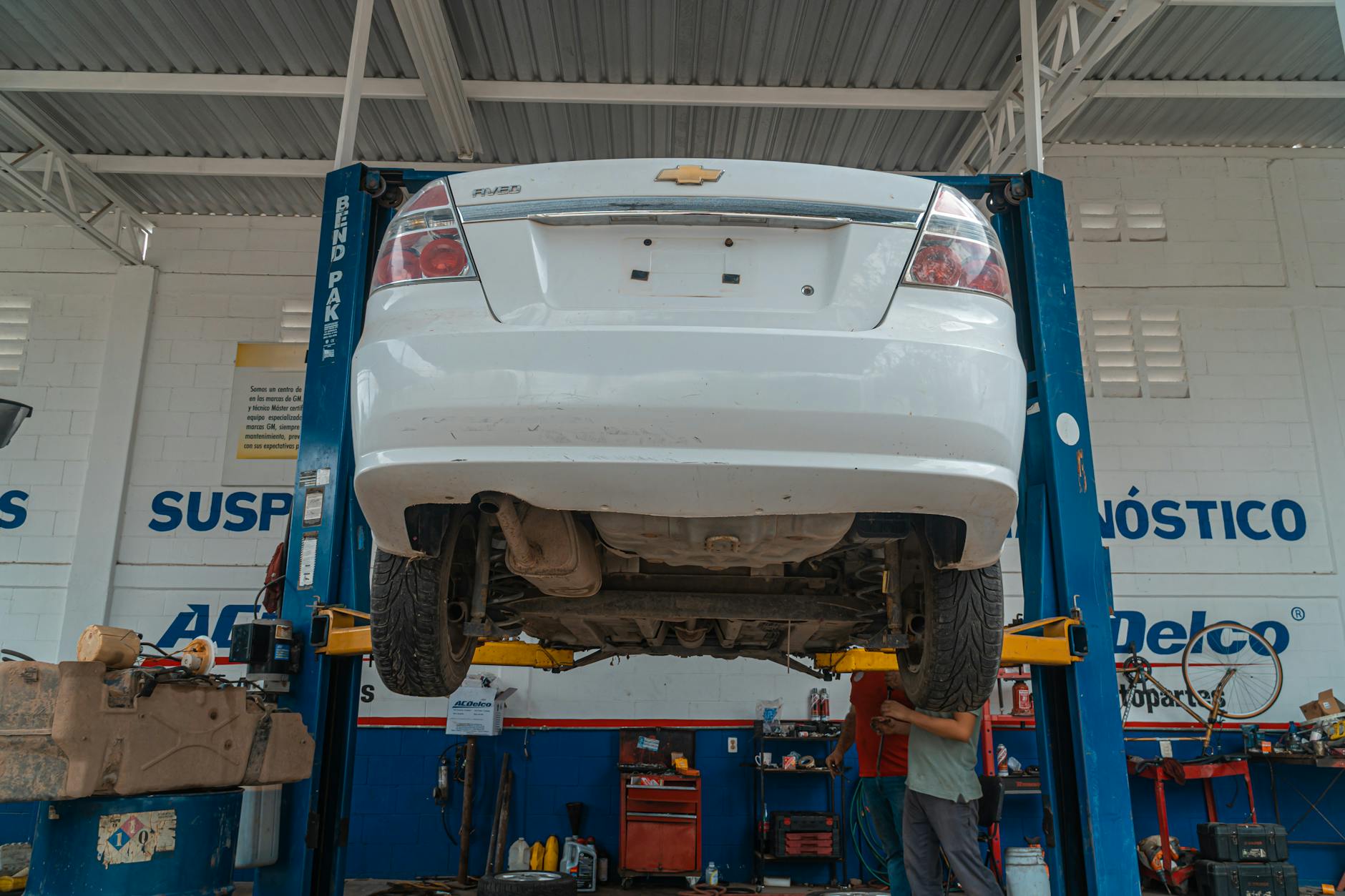

Źródło: Pexels | Autor: Jose Ricardo Barraza Morachis
Różnice między regeneracją a produkcją nowego siłownika
Proces technologiczny w profesjonalnym zakładzie
Dobrze wykonana regeneracja niewiele ustępuje produkcji nowego siłownika. W wielu zakładach proces wygląda niemal identycznie:
Demontaż i mycie – rozbiórka, czyszczenie w myjkach wodnych lub z użyciem rozpuszczalników.
Obróbka mechaniczna – szlif, polerka, regeneracja gniazd, dorabianie elementów. W ciężkich przypadkach także honowanie rury.
Dobór i montaż uszczelnień – często z użyciem specjalnych przyrządów do ich bezpiecznego osadzania.
Test ciśnieniowy – próba na stole probierczym, kontrola szczelności w pełnym zakresie skoku.
Różnica polega głównie na tym, że wykorzystuje się część oryginalnych komponentów (rura, tłoczysko, ucha mocujące), o ile ich stan na to pozwala. W nowych siłownikach wszystko powstaje od podstaw, często na zautomatyzowanych liniach.
Możliwość wprowadzenia ulepszeń względem oryginału
Regeneracja często daje okazję do lekkiego „podniesienia klasy” siłownika względem fabrycznego wykonania. W praktyce można zastosować:
uszczelnienia o wyższej temperaturze pracy lub lepszej odporności na ciśnienie,
pierścienie prowadzące z trwalszego materiału (np. kompozyty zamiast miękkich tworzyw),
inny typ uszczelnienia tłoczyska, lepiej radzący sobie z zanieczyszczeniami.
Często spotyka się maszyny, w których po jednej lub dwóch awariach użytkownik zleca „wzmocnioną” regenerację. Po użyciu lepszych komponentów i dopasowaniu ich do realnych warunków pracy (błoto, kurz, wysokie ciśnienie) kłopoty z danym siłownikiem po prostu znikają.
Nowe siłowniki z reguły mają gwarancję producenta, jednak w praktyce bywa ona ograniczona do wad materiałowych i produkcyjnych. Uszkodzenia powstałe na skutek niewłaściwego montażu, uderzeń mechanicznych czy zanieczyszczonego oleju zwykle są wyłączone.
Profesjonalny zakład regenerujący również wystawia gwarancję – nierzadko na podobny okres. Różnica polega na tym, że:
warsztat zna konkretną historię naprawy i użyte komponenty,
częściej podchodzi indywidualnie do reklamacji (możliwość bezpłatnej korekty czy skróconego terminu naprawy),
jest bliżej użytkownika – łatwiej dostarczyć sam siłownik niż reklamować element do fabryki zagranicznej.
Przy maszynach pracujących sezonowo (rolnictwo, budownictwo) duże znaczenie ma także elastyczność: zakład regenerujący niekiedy potrafi naprawić element „na wczoraj”, podczas gdy na standardowy siłownik z katalogu trzeba czekać kilka dni.
Kiedy planować regenerację z wyprzedzeniem
Maszyny sezonowe i „okna serwisowe”
W rolnictwie, leśnictwie czy usługach komunalnych maszyna ma zwykle okres wzmożonej pracy i czas postoju. Najlogiczniejsze jest wówczas:
przegląd siłowników przed sezonem intensywnej eksploatacji,
kierowanie do regeneracji tych elementów, które już wykazują objawy zużycia, ale jeszcze pozwalają pracować.
Przykład z praktyki: w kombajnie zbożowym podnośniki hederu „pocą się” od dwóch sezonów. Zamiast czekać, aż w połowie żniw uszczelki padną całkowicie, rozsądniej zdemontować siłowniki zimą i zregenerować je w spokojnym terminie. Koszt pozostaje podobny, a ryzyko przestoju w newralgicznym momencie maleje niemal do zera.
Fabryki i linie technologiczne
W zakładach produkcyjnych siłowniki hydrauliczne często pracują w ciągłym cyklu. Nagła awaria potrafi zatrzymać całą linię. Tam coraz częściej stosuje się:
planowane przeglądy prewencyjne,
rotację siłowników – część pracuje, część jest w rezerwie lub w regeneracji,
monitorowanie wycieków, temperatury i ciśnień w układach.
Regeneracja w zaplanowanym postoju (np. remont tygodniowy, przegląd kwartalny) jest znacznie tańsza niż chaotyczne działania ratunkowe po nagłym pęknięciu uszczelnienia w środku zmiany.
Jak wybrać warsztat do regeneracji siłowników
Na co zwrócić uwagę przy pierwszym kontakcie
Różnica między „naprawą” a faktyczną regeneracją objawia się już na etapie rozmowy. Solidny zakład:
pyta o typ maszyny, warunki pracy i objawy,
proponuje wstępną wycenę z zakresem możliwych odchyleń,
informuje, jakie testy są wykonywane po naprawie.
Niepokój powinny wzbudzać odpowiedzi w stylu: „wymienimy gumki i zobaczymy”, bez słowa o pomiarach czy próbie ciśnieniowej. Taki „serwis” zazwyczaj ogranicza się do najprostszego, krótkotrwałego rozwiązania.
Wyposażenie i zaplecze techniczne
Przy oględzinach warsztatu dobrze widać, czy jest przygotowany do poważniejszej pracy. Znaczenie ma przede wszystkim:
obecność tokarek, szlifierek do tłoczysk, honownic do rur,
stół probierczy do prób ciśnieniowych z możliwością regulacji obciążenia,
dostęp do katalogów uszczelnień i półfabrykatów renomowanych producentów.
Jeżeli zakład nie ma możliwości wykonania testu pod ciśnieniem, trudno mówić o pełnej regeneracji. To tak, jakby złożyć silnik spalinowy i nie odpalić go przed wydaniem klientowi.
Doświadczenie z konkretnym typem maszyn
Siłownik siłownikowi nierówny. Inne są wymagania przy:
maszynach leśnych, gdzie dominują udary i zabrudzenia,
sprzęcie budowlanym pracującym na wysokich ciśnieniach,
linii przemysłowej, gdzie liczy się precyzja i powtarzalność ruchu.
Zakład, który od lat regeneruje siłowniki np. do koparek kołowych, zwykle dobrze zna typowe słabe punkty konkretnych modeli: gdzie pękają uchwyty, które uszczelnienia lepiej sprawdzają się w praktyce, z jakim luzem montować prowadnice. To realna przewaga nad przypadkowym wykonawcą.
Regeneracja a modernizacja całego układu hydraulicznego
Kiedy wymiana jednego siłownika nie wystarcza
Czasem siłownik jest tylko „ofiarą” problemów, które tkwią głębiej w układzie. Jeśli awarie wracają jak bumerang, warto przeanalizować:
stan i wydajność pompy hydraulicznej,
ustawione ciśnienie na zaworach przelewowych (przeciążenia),
stan rozdzielaczy (zacinające się sekcje potrafią powodować „szarpanie” ruchu),
temperaturę pracy oleju (przegrzewanie skraca życie wszystkich elementów).
W takich przypadkach regeneracja samego siłownika rozwiąże objawy tylko na chwilę. Dopiero całościowe spojrzenie na hydraulikę pozwala wrócić do stabilnej, długotrwałej pracy.
Dostosowanie siłowników do nowych zadań
Maszyny są często rozbudowywane: montuje się cięższe osprzęty, wydłuża wysięgniki, zwiększa udźwig. Oryginalne siłowniki mogą być wtedy na granicy swoich możliwości. Przy regeneracji można rozważyć:
zastosowanie innych uszczelnień bardziej odpornych na przeciążenia,
modyfikację sposobu mocowania, jeśli dotychczasowe ucha „pracują” i pękają,
ocenę, czy średnica tłoczyska i rury nadal jest adekwatna do nowych obciążeń.
Czasem najrozsądniejsza decyzja to już nie regeneracja, a zaprojektowanie i wykonanie nowego, mocniejszego siłownika lub nawet całego zestawu siłowników dopasowanych do przebudowanej maszyny.
Przykładowe scenariusze decyzji: regeneracja czy wymiana
Mały siłownik w osprzęcie rolniczym
Niewielki siłownik odpowiedzialny za sterowanie klapą w rozsiewaczu nawozu zaczyna przeciekać na tłoczysku. Nowy, katalogowy element jest dostępny od ręki w sklepie i kosztuje niewiele. Regeneracja wymagałaby:
demontażu i wysyłki do warsztatu,
wymiany uszczelnień i lekkiego szlifu tłoczyska,
zapewne podobnego kosztu roboczogodzin jak cena nowego siłownika.
W takim przypadku sięgnięcie po nowy produkt ma zdecydowaną przewagę – oszczędza czas, a różnica cenowa jest znikoma.
Główny siłownik podnoszenia w koparce
Duży siłownik wysięgnika w koparce gąsienicowej ma niewielkie wycieki zewnętrzne i lekko „pływa” pod obciążeniem. Nowy oryginał jest bardzo drogi i sprowadzany na zamówienie, czas oczekiwania liczony jest w tygodniach. Tymczasem:
tłoczysko jest proste i ma tylko punktowe ogniska korozji,
rura nie jest pęknięta ani mocno zarysowana,
uchwyty i mocowania są w dobrym stanie.
Zakres prac sprowadza się do wymiany kompletu uszczelnień, regeneracji lokalnych ubytków na tłoczysku i prób ciśnieniowych. Koszt to ułamek ceny nowego siłownika, a czas naprawy – kilka dni. Tutaj regeneracja wygrywa zarówno ekonomicznie, jak i organizacyjnie.
Siłownik po kilku nieudanych naprawach
Najczęściej zadawane pytania (FAQ)
Po czym poznać, że siłownik hydrauliczny w maszynie rolniczej wymaga regeneracji?
Najczęstsze objawy to wycieki oleju w okolicy tłoczyska, denka lub przyłączy, widoczne rysy i korozja na tłoczysku oraz spadek siły – np. samoczynne opadanie ładowacza, podnośnika czy ramion maszyny mimo neutralnego położenia dźwigni.
Niepokojące są także szarpanie, zacinanie się siłownika w określonych położeniach, metaliczne dźwięki oraz nierówna praca przy dwóch siłownikach równolegle (jedna strona opada szybciej). Jeśli dodatkowo poziom oleju w układzie wyraźnie spada, to sygnał do szybkiej diagnostyki i możliwej regeneracji.
Jaki jest koszt regeneracji siłownika hydraulicznego w porównaniu z zakupem nowego?
Regeneracja typowego siłownika hydraulicznego w maszynie rolniczej zazwyczaj kosztuje ułamek ceny nowego elementu – szczególnie w przypadku nietypowych czy markowych siłowników. Ostateczna cena zależy od zakresu prac: czy wystarczy wymiana uszczelnień, czy konieczne jest szlifowanie lub dorobienie nowego tłoczyska, tulejowanie mocowań lub naprawa rury.
Warto porównać wycenę warsztatu regenerującego z ceną nowego siłownika o tych samych parametrach. Jeśli różnica jest niewielka, a stary siłownik jest mocno zużyty mechanicznie, ekonomicznie może wygrać zakup nowego.
Kiedy wystarczy wymiana uszczelnień, a kiedy potrzebna jest pełna regeneracja siłownika?
Sama wymiana uszczelnień ma sens, gdy siłownik jest mechanicznie w dobrym stanie: tłoczysko jest gładkie, bez głębokich rys i korozji, nie ma luzów na mocowaniach, a cylinder nie jest wytarty ani owalny. Takie „odświeżenie” często rozwiązuje problem lekkiego „pocenia się” oleju.
Pełna regeneracja jest konieczna, gdy występują poważne wycieki, wyraźny spadek siły (przeciek wewnętrzny przez tłok), krzywe lub porysowane tłoczysko, duże luzy na oczkach oraz uszkodzenia rury siłownika. Wtedy wymiana samych gumek daje efekt na krótko albo wcale nie usuwa problemu.
Czy zawsze opłaca się regenerować siłownik hydrauliczny, czy lepiej od razu kupić nowy?
Regeneracja opłaca się szczególnie przy większych, droższych lub nietypowych siłownikach, których nowy odpowiednik jest kosztowny lub trudno dostępny. Ma sens także wtedy, gdy korpus jest solidny, a naprawa dotyczy głównie tłoczyska i uszczelnień.
Nowy siłownik warto rozważyć, gdy:
koszt regeneracji zbliża się do ceny nowego elementu,
rura siłownika jest mocno uszkodzona (pęknięcia, duże wgniecenia, znaczne wytarcie),
siłownik jest mały i popularny, a zamienniki są tanie i szybko dostępne.
W takich przypadkach ekonomicznie i czasowo często korzystniej jest kupić nowy podzespół.
Jak samodzielnie sprawdzić, czy winny jest siłownik, czy rozdzielacz hydrauliczny?
Na początek dokładnie wyczyść siłownik i obserwuj go podczas pracy – sprawdź, skąd dokładnie pojawia się świeży olej. Następnie przetestuj utrzymywanie pozycji pod obciążeniem (np. podniesiony ładowacz, zawieszona maszyna) i zmierz, jak szybko następuje opadanie.
Jeśli to możliwe, zamień siłownik miejscami z innym o podobnych parametrach lub zaślep wyjścia z rozdzielacza po odpięciu przewodów od siłownika. Jeżeli po zaślepieniu wyjść ciśnienie nadal „ucieka”, a narzędzie opada, winy należy szukać w rozdzielaczu lub zaworach, a nie w samym siłowniku.
Czy niewielki wyciek oleju z siłownika można ignorować i pracować dalej?
Drobne „pocenie się” siłownika przy starszych, rzadko używanych maszynach bywa czasowo akceptowane, o ile poziom oleju w układzie nie spada znacząco i nie ma innych objawów (spadek siły, szarpanie, opadanie pod obciążeniem). Trzeba jednak regularnie kontrolować stan oleju i rozwój wycieku.
Ignorowanie mocniejszych wycieków grozi nie tylko zatarciem siłownika, ale też pracą pompy na zbyt małej ilości oleju, co może skończyć się bardzo kosztowną awarią całego układu. Jeżeli siłownik zostawia plamy na ziemi i trzeba często dolewać oleju – to wyraźny sygnał do szybkiej naprawy.
Esencja tematu
Siłownik hydrauliczny jest kluczowym elementem układu hydraulicznego – odpowiada za zamianę ciśnienia oleju na ruch liniowy, a jego awaria potrafi unieruchomić całą maszynę rolniczą.
O stanie technicznym siłownika decydują przede wszystkim: powierzchnia tłoczyska, jakość gwintów i gniazd, stan wewnętrznej powierzchni cylindra oraz komplet uszczelnień – ich poważne zużycie oznacza konieczność pełnej regeneracji lub wymiany.
Regeneracja siłownika to nie tylko wymiana uszczelnień, ale kompleksowy proces obejmujący ocenę i ewentualną naprawę tłoczyska, cylindra oraz otworów mocujących, a także próbę ciśnieniową po złożeniu.
Typowym pierwszym sygnałem problemów są wycieki oleju (szczególnie przy tłoczysku, denku/głowicy i przyłączach) – ignorowanie ich grozi nie tylko zatarciem siłownika, ale też uszkodzeniem pompy hydraulicznej.
Spadek siły, samoczynne opadanie maszyn, „podbijanie” podnośnika lub nierówna praca dwóch siłowników często wynikają z przecieków wewnętrznych, które nie zawsze są widoczne na zewnątrz.
Szarpanie, zacięcia, nietypowe dźwięki i drgania świadczą zwykle o poważniejszych uszkodzeniach mechanicznych (skrzywione tłoczysko, luzy, wgniecenia, zanieczyszczenia) i wymagają szybkiej, pełnej regeneracji.
